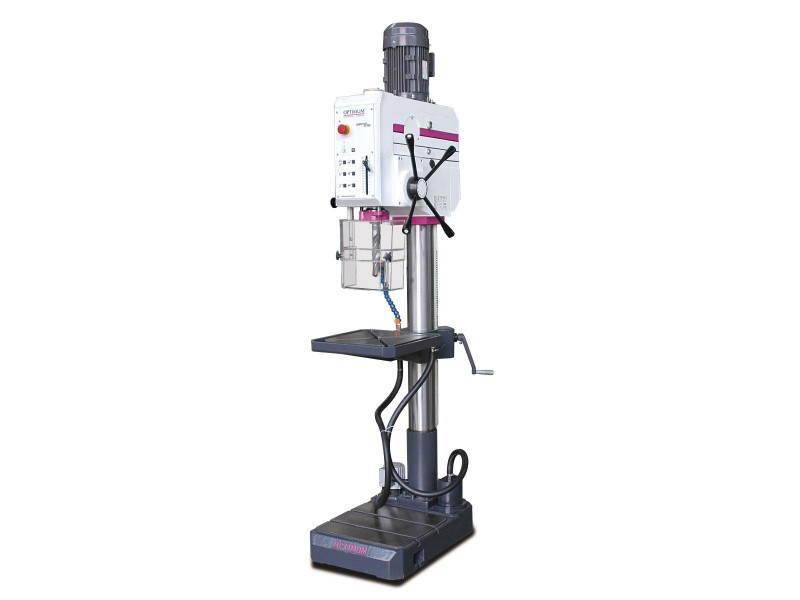

Getriebebohrmaschine OPTIdrill DH 35G

Beschreibung LieferumfangGetriebebohrmaschine OPTIdrill DH 35G

Mit Kühlmittel
- und Gewindeschneideinrichtung
- Schmutz
- und Wasserresistente, leicht zu reinigende Folientastatur
- Elektronik 24V DC
- Bohrtiefenanschlag
- Elektrischer Pinolenvorschub
- Wartungsarmes, in geschlossenem Ölbad laufendes Getriebe
- Gewindeschneideinrichtung
- Maschinenleuchte im Bohrkopf integriert
- Hauptschalter
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
- Groß dimensionierter, massiver Bohrtisch, präzise gearbeitet mit diagonal verlaufende T
-Nuten und umlaufende Kühlwasserrinne, rückseitig stark verrippt, ± 90° seitlich kippbar
- Kühlmitteleinrichtung mit Kühlmittelbehälter in der Grundplatte integriert
- Spänefilter reinigt das Kühlmittel von groben Bestandteilen
- Extrem stabile, dickwandige Gusssäule für hohe Kraftaufnahme
- Massive Grundplatte mit parallel verlaufende T
-Nuten, präzise oberflächenbearbeitet
- Optionaler Fußschalter zum Umschalten zwischen Rechts
-Linkslauf und zum Gewindeschneiden (Artikel Nr. 3050032) erhältlich

Technische Daten

Säulendurchmesser: 115 mm
- Länge ca.: 725 mm
- Breite/Tiefe ca.: 450 mm
- Höhe ca.: 2175 mm
- Gewicht ca.: 350 kg
- Bohrleistung Stahl (S235JR): 35 mm
- Dauerbohrleistung Stahl (S235JR): 30 mm
- Gewindeschneiden Stahl (S235JR): M 24
- Arbeitsfläche Länge: 400 mm
- Arbeitsfläche Breite: 420 mm
- Art der T-Nuten: diagonal
- T-Nuten Größe: 14 mm
- Traglast: 200 kg
- Abstand Spindel - Bohrtisch max.: 800 mm
- Abstand Spindel - Bohrtisch min.: 65 mm
- Drehzahlbereich: 75 - 2000 min¯¹
- Anzahl der Drehzahlbereiche: 8 Stufen
- Leistung Antriebsmotor: 2,2 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Spindel - Maschinenfuß max.: 1217 mm
- Arbeitsfläche Länge: 420 mm
- Arbeitsfläche Breite: 659 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 2
- T-Nuten Abstand: 150 mm
- Kühlmittelpumpe Leistung Antriebsmotor: 40 W
- Pinolenhub: 125 mm
- Spindelaufnahme: MK 4
- Ausladung: 285 mm
- Geschwindigkeit Pinolenvorschub: 0,05 – 0,15 mm/U
- Geschwindigkeitsstufen Pinolenvorschub: 3 Stufen

Lieferumfang

- Schnellspannbohrfutter 1
- 16 mm
- Morsekonus MK 4/B16
