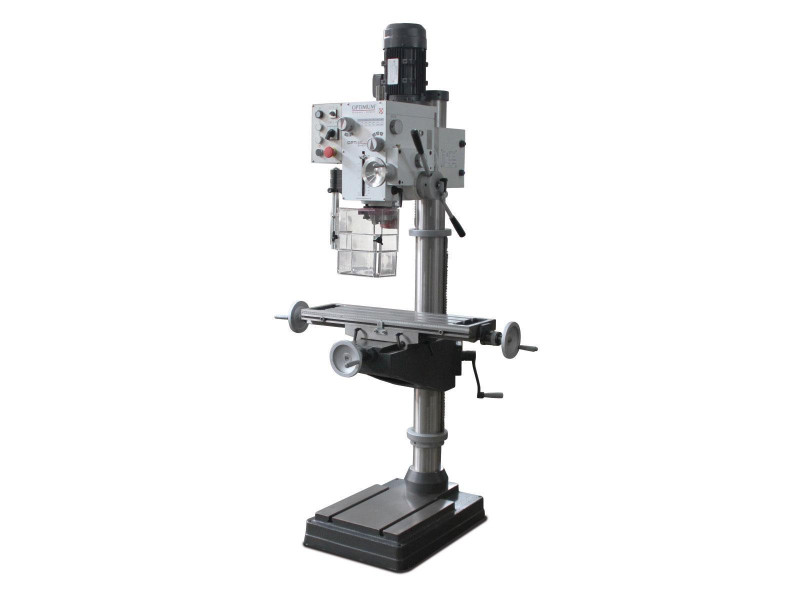

Säulen-Getriebebohrmaschine mit Kreuztisch OPTIdrill DH 40CTP

wurde aus dem Sortiment genommen - Nachfolgeartikel 3034352
Beschreibung LieferumfangSäulen-Getriebebohrmaschine OPTIdrill DH 40CTP

Mit Kreuztisch und Pinolenvorschub. Die vielseitige Maschine zum Fräsen und Bohren
- Schwere, massive Gussausführung
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Großer Drehzahlbereich von 95
- 3.200 min
-1
- Zweistufiger Qualitäts
-Industrieelektromotor
- Groß dimensioniert, massiver Kreuztisch, präzise oberflächenbearbeitet, über 3 Handräder verstellbar, mit eingearbeitete Längsmaß
-Skala
- Einstellbare Endanschläge am Kreuztisch
- Getriebekopf und Tisch können in der Höhe verstellt werden
- Tischführungen sind über nachstellbare Keilleisten präzise einstellbar
- Massive präzise oberflächenbearbeitete Grundplatte; durch Wegschwenken des Kreuztisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar
- Rechts
-/Linkslauf
- Getriebekopf ± 45° schwenkbar
- Bohrtiefenanschlag
- Gewindeschneidfunktion
- Automatischer Pinolenvorschub

Technische Daten

Anzugsstange: M 16
- Säulendurchmesser: 115 mm
- Länge ca.: 1060 mm
- Breite/Tiefe ca.: 745 mm
- Höhe ca.: 2090 mm
- Gewicht ca.: 350 kg
- Bohrleistung Stahl (S235JR): 32 mm
- Dauerbohrleistung Stahl (S235JR): 25 mm
- Gewindeschneiden Stahl (S235JR): M 16
- Schaftfräsergröße max.: 25 mm
- Messerkopfgröße max.: 76 mm
- Arbeitsfläche Länge: 730 mm
- Arbeitsfläche Breite: 210 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 3
- T-Nuten Abstand: 63 mm
- Traglast: 50 kg
- Abstand Spindel - Bohrtisch max.: 600 mm
- Drehzahlbereich: 95 - 3200 min¯¹
- Anzahl der Drehzahlbereiche: 2 x 6 Stufen
- Leistung Antriebsmotor: 1,1 / 1,5 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Spindel - Maschinenfuß max.: 1180 mm
- Arbeitsfläche Länge: 495 mm
- Arbeitsfläche Breite: 375 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 2
- T-Nuten Abstand: 230 mm
- Pinolenhub: 120 mm
- Pinolendurchmesser: 75 mm
- Spindelaufnahme: MK 4
- Ausladung: 280 mm
- Bohrkopf Drehung: 360 °
- Bohrkopf Neigung: 45 °
- Pinolenvorschub: automatisch
- Geschwindigkeit Pinolenvorschub: 0,1 / 0,18 / 0,26 mm/U
- Höhenverstellung: 260 - mm
- Verfahrweg Bohrkopf (horizontal): 480 mm
- Y-Achse manuell: 180 mm
- Hubweg des Armes (vertikal): 560 mm

Lieferumfang

- Zahnkranzbohrfutter 1
- 13 mm / B 18
- T
-Nutensteine
- Reduzierhülse MK 4
- MK 3
- Aufnahmedorn MK 4 / B16
- Bedienwerkzeug
