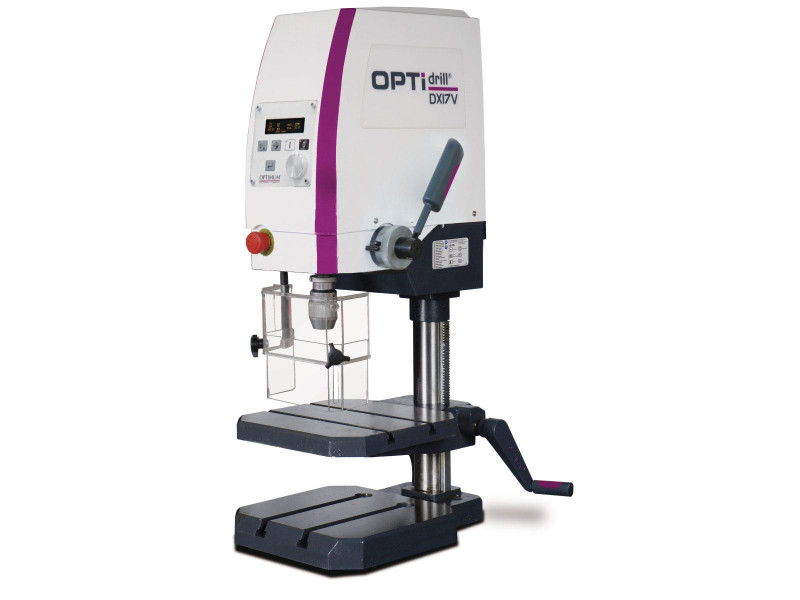

Tischbohrmaschine OPTIdrill DX 17V

Beschreibung LieferumfangTischbohrmaschine OPTIdrill DX 17V

Tischbohrmaschine mit stufenlos einstellbarer Drehzahlregelung. Highight der Maschine - die menügesteuerte Bedienung der Arbeitsmodi Bohren/Gewindeschneiden.
- Beste Kraftübertragung durch Aluminium-Riemenscheiben
- Not-Halt-Schlagschalter
- Bohrspindel mit Präzisionskugellagern
- Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm an der Bohrspindel gemessen
- Schmutz
- und wasserresistente, leicht zu reinigende Folientastatur mit kontrastreichem OLED-Display
- Blendfreie LED-Beleuchtung links und rechts im Bohrkopf integriert. Keine störende Schatten
- Gewindeschneidmodus
- Sprachauswahl im Anzeigenfeld wahlweise DE-EN-FR-RU
- Digitaler Referenzpunkt
- Digitaler Teilezähler
- Akustisches Signal bei Erreichen der Bohrtiefe
- Reduzierte Drehzahl im Gewindeschneidmodus
- Höhenverstellbarer Futterschutz mit Mikroschalter für größtmöglichen Schutz
- Präzise gearbeiteter Bohrtisch mit parallel verlaufenden T-Nuten, präzise oberflächenbearbeitet
- Bohrtisch wegschwenkbar
- Massive Grundplatte mit parallel verlaufenden T-Nuten
Ausstattungsdetails:
Beim Bohren und Gewindeschneiden stellt die Maschine nach Angabe des Bohrdurchmessers und des Materials, selbsttätig die optimale Drehzahl für das Werkzeug ein.

Zum Patent angemeldet DE 10 2015 006 876 A1
- Siemens Umrichter SINAMICS V20

Technische Daten

Säulendurchmesser: 60 mm
- Länge ca.: 425 mm
- Breite/Tiefe ca.: 481 mm
- Höhe ca.: 910 mm
- Gewicht ca.: 73 kg
- Bohrleistung Stahl (S235JR): 16 mm
- Dauerbohrleistung Stahl (S235JR): 13 mm
- Gewindeschneiden Stahl (S235JR): M8
- Arbeitsfläche Länge: 290 mm
- Arbeitsfläche Breite: 290 mm
- T-Nuten Größe: 10 mm
- T-Nuten Anzahl: 2
- T-Nuten Abstand: 100 mm
- Abstand Bohrfutter - Bohrtisch min.: 98 mm
- Abstand Bohrfutter - Bohrtisch max.: 315 mm
- Drehzahlbereich: 50 - 4000 min¯¹
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Leistung Antriebsmotor: 1,0 kW
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Bohrfutter - Maschinenfuß min.: 0 mm
- Abstand Bohrfutter - Maschinenfuß max.: 385 mm
- Arbeitsfläche Länge: 290 mm
- Arbeitsfläche Breite: 280 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 2
- T-Nuten Abstand: 100 mm
- Norm: DIN EN 55011
- EMV-Klasse: C2
- Pinolenhub: 60 mm
- Spindelaufnahme: MK 2
- Ausladung: 235 mm

Lieferumfang

- Schnellspannbohrfutter 1
- 13 mm
