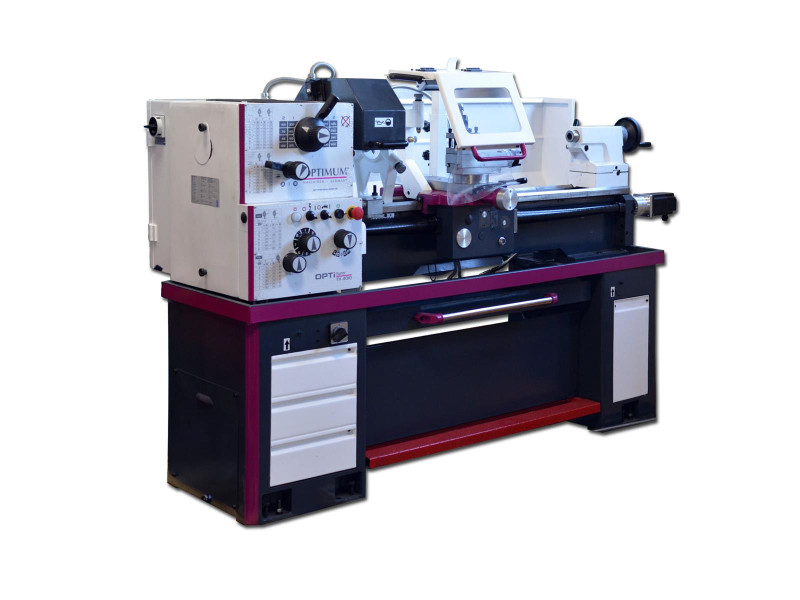

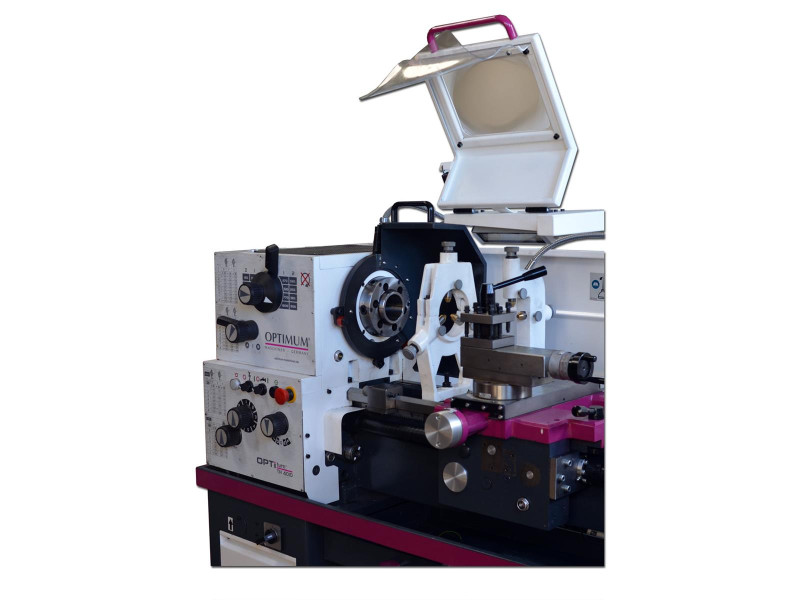

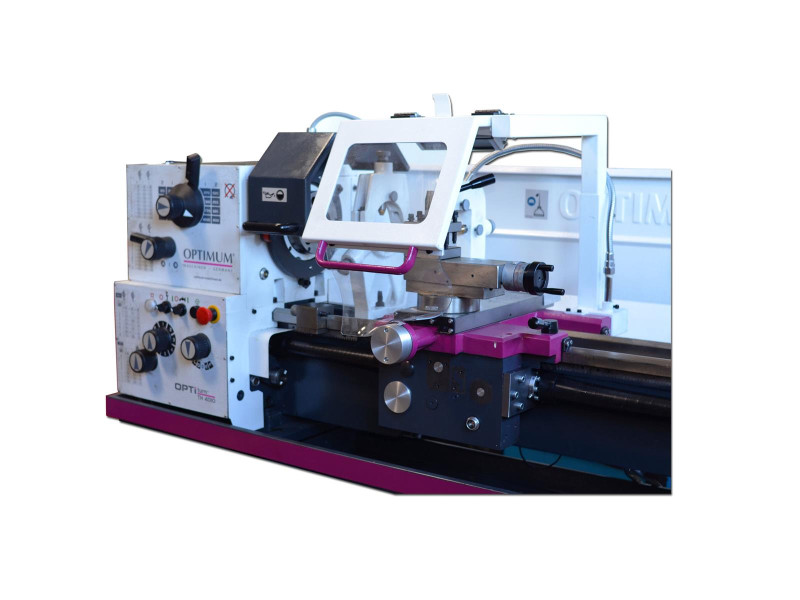

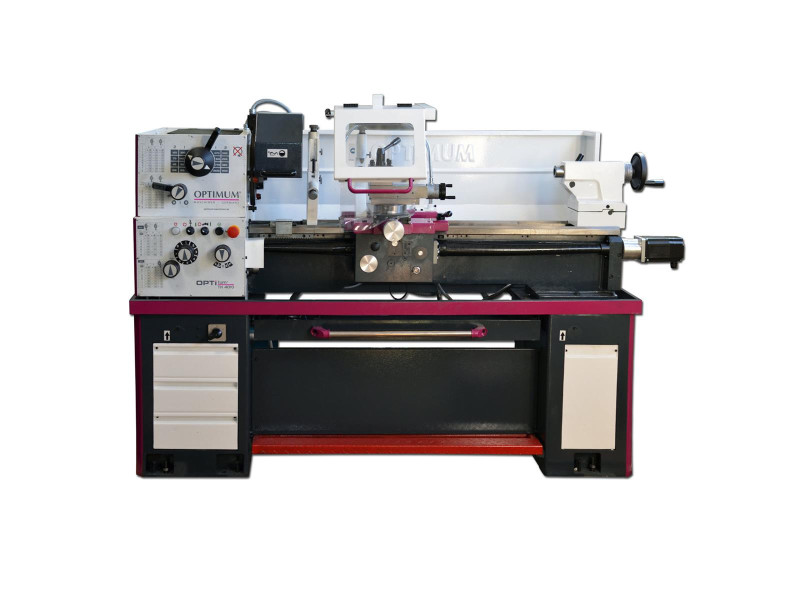

OPTIturn TH 4010 CNC

Dieses Angebot stellt eine Möglichkeit dar, inwiefern die Optimum Drehmaschine OPTIturn TH 4010auf eine CNC gesteuerte Drehmaschine aufgerüstet werden kann. Es gibt unterschiedlichste Anforderungen an ihren Arbeitsplatz und ihren Bedürfnissen, wie diese Arbeitsmaschine für ihre Zwecke ausgerüstet werden kann - fordern sie gleich ihr individuelles Angebot an.

Im Set der CNC gesteuerten OPTIturn TH 4010 Drehmaschine ist enthalten:

- CNC Steuerung Micro Step 78-2 N 380V (Netzwerksteuerung incl. vorbereitetem Encoderanschluss)
- DualCore Laptop mit vorinstalliertem Windows 10 + vorkonfigurierten und betriebsbereitem Mach 3
- 2 Schrittmotoren (8,6 Nm / 3 Nm - fertig verkabelt)
- Anbausatz OPTIturn TH 4010 CNC Hardware
- Optimum OPTIturn TH 4010

Drehmaschine wird vormontiert ausgeliefert. Nur noch PC mit CNC-Steuerung und CNC-Steuerung mit dem anschlussfertigen Stecksystem der CNC Drehmaschine verbinden.


sie sehen: Beispiele der von uns aufgerüsteten CNC Optimum Drehmaschinen

optional erhältlich:

- austausch der Trapezgewindelspindeln durch Kugelgewindespindeln
- Upgrade auf Varioantrieb zur Optimum OPTIturn TH 4010V
- 3te-Achse in der CNC Steuerung
- 8-fach Werkzeugrevolver
- etc.

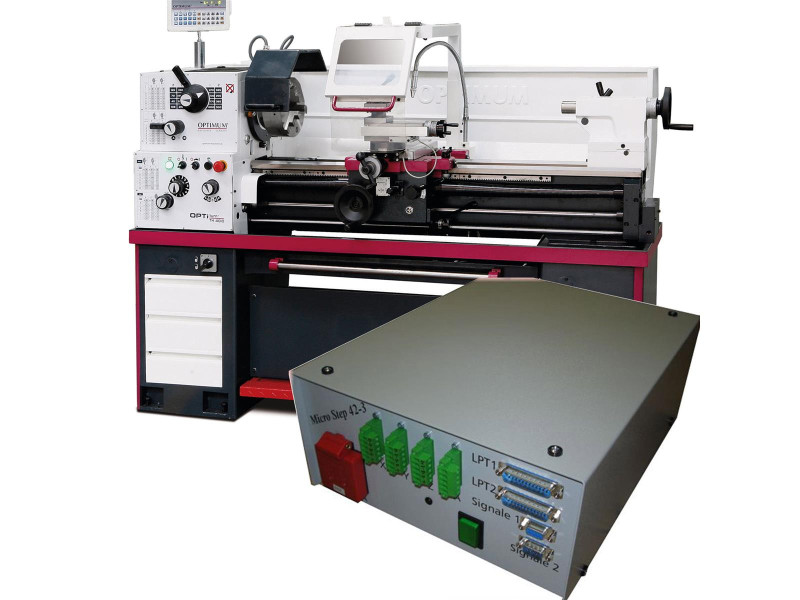

CNC-Steuerung Micro Step 78-2 N 380V
- Frequenzumrichter 380V 1,5Kw
- elektronisches Handrad
- IP-S  bis 6 Achsen
- 230V Ausgang  ( gekühlt )
- Anschluß für 16 Eingänge ( Referenzschalter , WLT ; Index u.s.w. )
- Spindel Start / Stop
- Rittal Schaltschrank - pulverbeschichtet
- 2 Achsensteuerung für Mach3
- 2 Achsen 7,8A


Laptop für Mach3
- DualCore minimum 2,2GHz
- Display minimum 1152 x 864
- minimum 2 GB RAM
- minimum 60 GB HDD
- Windows 10
- der persönliche Laptop/Notebook/PC kann auch zugeschickt werden und wir konfigurieren für sie Mach3

Technische Daten der OPTIturn TH 4010

• Länge (Produkt): 1920 mm
• Breite/Tiefe (Produkt): 740 mm
• Höhe (Produkt): 1222 mm
• Gewicht (Netto): 750 kg
• Leistung Antriebsmotor: 1,5 kW
• Elektrische Spannung: 400 V
• Phase(n): 3 Ph
• Stromart: ~
• Netzfrequenz: 50 Hz
• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 5
• Spindelbohrung/Stangendurchlass Durchmesser: 52 mm
• Spitzenhöhe: 205 mm
• Spitzenweite: 1000 mm
• Umlaufdurchmesser über Maschinenbett: 410 mm
• Umlaufdurchmesser in der Bettbrücke: 540 mm
• Drehlänge in der Bettbrücke: 165 mm
• Bettbreite: 206 mm
• Drehzahlbereich: 45 - 1800 min-1
• Anzahl der Drehzahlbereiche: 16 Stufen
• Verfahrweg X-Achse: 100 mm
• Verfahrweg Y-Achse: 195 mm
• Reitstockaufnahme: MK 3
• Reitstock Pinolenhub: 130 mm
• Reitstock Pinolendurchmesser: 45 mm
• Spindelkonus: MK 6
• Stahlhalter Aufnahmehöhe max.: 16 mm
• Vorschubbereich längs: 0,043 - 0,653 mm/U
• Anzahl der Vorschübe längs: 48
• Vorschubbereich plan: 0,015 - 0,206 mm/U
• Anzahl der Vorschübe plan: 48
• Steigung Metrisch: 0,4 - 7 mm/U
• Anzahl der Steigungen Metrisch: 42
• Steigung Zoll: 70 - 4 Gg/Zoll
• Anzahl der Steigungen Zoll: 42
