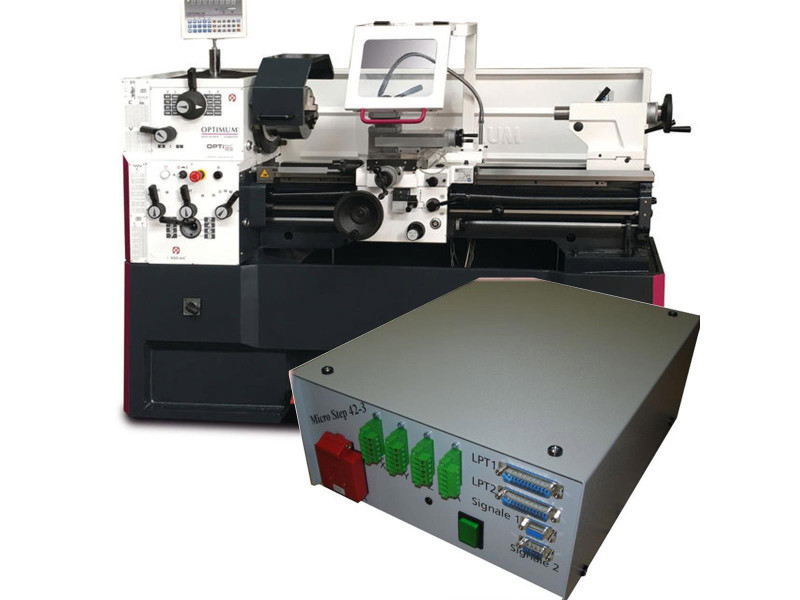

OPTIturn TH 4210 CNC

Dieses Angebot stellt eine Möglichkeit dar, inwiefern die Optimum Drehmaschine OPTIturn TH 4210 auf eine CNC gesteuerte Drehmaschine aufgerüstet werden kann. Es gibt unterschiedlichste Anforderungen an ihren Arbeitsplatz und ihren Bedürfnissen, wie diese Arbeitsmaschine für ihre Zwecke ausgerüstet werden kann - fordern sie gleich ihr individuelles Angebot an.

Im Set der CNC gesteuerten OPTIturn TH 4210 Drehmaschine ist enthalten:

- CNC Steuerung Micro Step 78-2 N 380V (Netzwerksteuerung incl. vorbereitetem Encoderanschluss)
- DualCore Laptop mit vorinstalliertem Windows 10 + vorkonfigurierten und betriebsbereitem Mach 3
- 2 Schrittmotoren (8,6 Nm / 3 Nm - fertig verkabelt)
- Anbausatz OPTIturn TH 4210 CNC Hardware
- Optimum OPTIturn TH 4210

Drehmaschine wird vormontiert ausgeliefert. Nur noch PC mit CNC-Steuerung und CNC-Steuerung mit dem anschlussfertigen Stecksystem der CNC Drehmaschine verbinden.


sie sehen: Beispiele der von uns aufgerüsteten CNC Optimum Drehmaschinen

optional erhältlich:

- austausch der Trapezgewindelspindeln durch Kugelgewindespindeln
- Upgrade auf Varioantrieb zur Optimum OPTIturn TH 4210V
- 3te-Achse in der CNC Steuerung
- 8-fach Werkzeugrevolver
- etc.

CNC-Steuerung Micro Step 78-2 N 380V
- Frequenzumrichter 380V 1,5Kw
- elektronisches Handrad
- IP-S  bis 6 Achsen
- 230V Ausgang  ( gekühlt )
- Anschluß für 16 Eingänge ( Referenzschalter , WLT ; Index u.s.w. )
- Spindel Start / Stop
- Rittal Schaltschrank - pulverbeschichtet
- 2 Achsensteuerung für Mach3
- 2 Achsen 7,8A


Laptop für Mach3
- DualCore minimum 2,2GHz
- Display minimum 1152 x 864
- minimum 2 GB RAM
- minimum 60 GB HDD
- Windows 10
- der persönliche Laptop/Notebook/PC kann auch zugeschickt werden und wir konfigurieren für sie Mach3

Technische Daten der OPTIturn TH 4210

• Länge (Produkt): 2025 mm
• Breite/Tiefe (Produkt): 915 mm
• Höhe (Produkt): 1375 mm
• Gewicht (Netto): 1160 kg
• Leistung Antriebsmotor: 4,5 kW
• Gesamt Anschlusswert: 4,6 kW
• Elektrische Spannung: 400 V
• Phase(n): 3 Ph
• Stromart: ~
• Netzfrequenz: 50 Hz
• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 6
• Spindelbohrung/Stangendurchlass Durchmesser: 52 mm
• Spitzenhöhe: 210 mm
• Spitzenweite: 1000 mm
• Umlaufdurchmesser über Maschinenbett: 420 mm
• Umlaufdurchmesser in der Bettbrücke: 590 mm
• Umlaufdurchmesser über Planschlitten: 250 mm
• Drehlänge in der Bettbrücke: 260 mm
• Bettbreite: 250 mm
• Drehzahlbereich: 45 - 1800 min-1
• Anzahl der Drehzahlbereiche: 16 Stufen
• Verfahrweg X-Achse: 140 mm
• Verfahrweg Y-Achse: 230 mm
• Reitstockaufnahme: MK 4
• Reitstock Pinolenhub: 120 mm
• Reitstock Pinolendurchmesser: 50 mm
• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W
• Spindelkonus: MK 6
• Stahlhalter Aufnahmehöhe max.: 20 x 20 mm
• Vorschubbereich längs: 0,05 - 1,7 mm/U
• Anzahl der Vorschübe längs: 17
• Vorschubbereich plan: 0,025 - 0,85 mm/U
• Anzahl der Vorschübe plan: 17
• Steigung Metrisch: 0,2 - 14 mm/U
• Anzahl der Steigungen Metrisch: 39
• Steigung Zoll: 72 - 2 Gg/Zoll
• Anzahl der Steigungen Zoll: 45
• Steigung Diametral Pitch: 8 - 44
• Anzahl der Steigungen Diametral Pitch: 21
• Steigung Modulgewinde: 0,3 - 3,5 mm
• Anzahl der Steigungen Modulgewinde: 18
