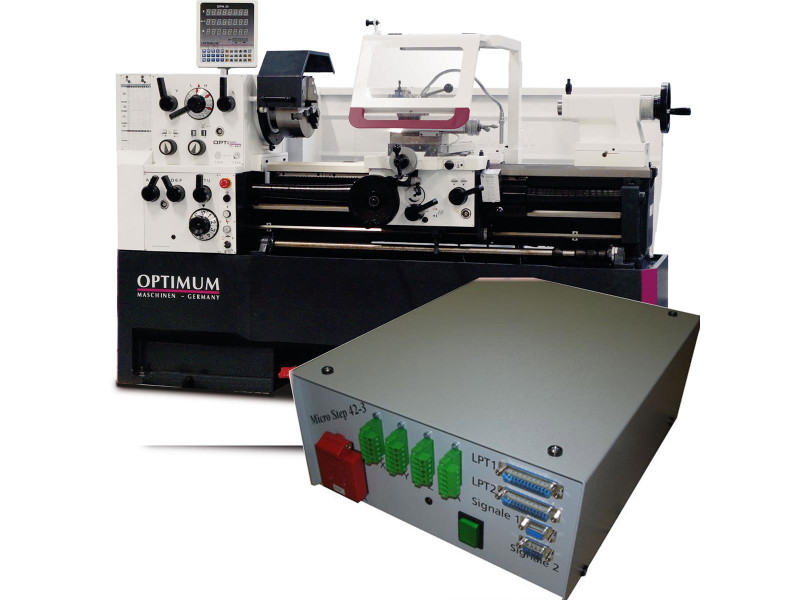

OPTIturn TH 4610 CNC

Dieses Angebot stellt eine Möglichkeit dar, inwiefern die Optimum Drehmaschine OPTIturn TH 4610 auf eine CNC gesteuerte Drehmaschine aufgerüstet werden kann. Es gibt unterschiedlichste Anforderungen an ihren Arbeitsplatz und ihren Bedürfnissen, wie diese Arbeitsmaschine für ihre Zwecke ausgerüstet werden kann - fordern sie gleich ihr individuelles Angebot an.

Im Set der CNC gesteuerten OPTIturn TH 4610 Drehmaschine ist enthalten:

- CNC Steuerung Micro Step 78-2 N 380V (Netzwerksteuerung incl. vorbereitetem Encoderanschluss)
- DualCore Laptop mit vorinstalliertem Windows 10 + vorkonfigurierten und betriebsbereitem Mach 3
- 2 Schrittmotoren (8,6 Nm / 3 Nm - fertig verkabelt)
- Anbausatz OPTIturn TH 4610 CNC Hardware
- Optimum OPTIturn TH 4610

Drehmaschine wird vormontiert ausgeliefert. Nur noch PC mit CNC-Steuerung und CNC-Steuerung mit dem anschlussfertigen Stecksystem der CNC Drehmaschine verbinden.


sie sehen: Beispiele der von uns aufgerüsteten CNC Optimum Drehmaschinen

optional erhältlich:

- austausch der Trapezgewindelspindeln durch Kugelgewindespindeln
- Upgrade auf Varioantrieb zur Optimum OPTIturn TH 4610V
- 3te-Achse in der CNC Steuerung
- 8-fach Werkzeugrevolver
- etc.

CNC-Steuerung Micro Step 78-2 N 380V
- Frequenzumrichter 380V 1,5Kw
- elektronisches Handrad
- IP-S  bis 6 Achsen
- 230V Ausgang  ( gekühlt )
- Anschluß für 16 Eingänge ( Referenzschalter , WLT ; Index u.s.w. )
- Spindel Start / Stop
- Rittal Schaltschrank - pulverbeschichtet
- 2 Achsensteuerung für Mach3
- 2 Achsen 7,8A


Laptop für Mach3
- DualCore minimum 2,2GHz
- Display minimum 1152 x 864
- minimum 2 GB RAM
- minimum 60 GB HDD
- Windows 10
- der persönliche Laptop/Notebook/PC kann auch zugeschickt werden und wir konfigurieren für sie Mach3

Technische Daten der OPTIturn TH 4610

• Elektrischer Anschluß: 400 V / 3 Ph ~50 Hz
• Gesamt-Anschlusswert: 5,8 kW
• Leistung der Kühlmittelpumpe: 100 W
• Antriebsmotor Spindel: 5,5 KW
• Spindelkonus: MK 6
• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 6
• Spindelbohrung, Stangendurchlass: 58 mm
• Vierfachstahlhalter Aufnahmehöhe: max. 25 x 25 mm
• Spitzenhöhe: 230 mm
• Spitzenweite: 1.000 mm
• Umlauf-Ø über Maschinenbett: 465 mm
• Umlauf-Ø über Planschlitten: 270 mm
• Umlauf-Ø in der Bettbrücke: 690 mm
• Drehlänge in der Bettbrücke: 240 mm
• Bettbreite: 300 mm
• Spindeldrehzahl: 25 - 2.000 min-1
• Stufenanzahl: 12 Stufen
• Verfahrweg Oberschlitten: 125 mm
• Verfahrweg Planschlitten: 285 mm
• Längsvorschub im Bereich: 0,031 - 1,7 mm/U 42 Vorschuebe
• Planvorschub im Bereich: 0,014 - 0,784 mm/U 42 Vorschuebe
• Steigung - Metrisch im Bereich: 0,1 - 14 mm/U 41 Gewindesteigungen
• Steigung - Zoll im Bereich: 112 - 2 Gg/1 41 Gewindesteigungen
• Diametral Pitch im Bereich: 4 - 112 50 Gewindegaenge
• Modulgewinde im Bereich: 0,1 - 7 34 Modulgewinde
• Reitstockaufnahme: MK 4
• Reitstock-Pinolendurchmesser: 60 mm
• Reitstock-Pinolenhub: 130 mm
• Abmessungen (L x B x H): 2.200 mm x 1.245 x 1.568 mm
• Nettogewicht: 1.645 kg
