OPTIturn TU 2506 V CNC Netzwerk

(Anmerkung: Die OPTI D 240 x 500 G Vario CNC Drehmaschine ist baugleich dem Modell Optimum OPTIturn TU 2506)

Die hochwertig ausgeführte  TU 2506 V von Optimum ist leicht bedienbar und eröffnet von Kegel über Wellen bis zur Kugel alle Möglichkeiten des Drehens. Es gibt kaum etwas, was sich der stolze Besitzer noch wünschen könnte.
Fazit aus Heimwerker Test 05.2002

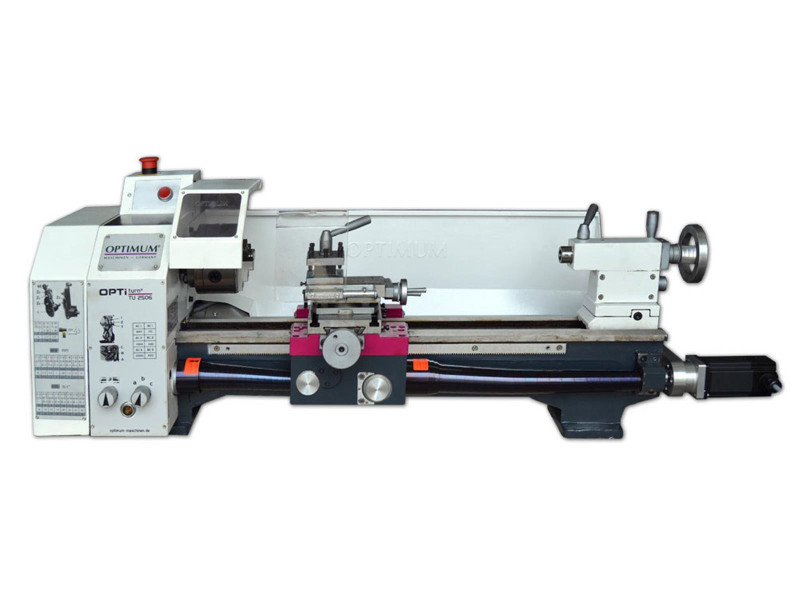

sie sehen: Opti TU 2506 in der Vario Ausführung

3te Achse für z.B. Werkzeugrevolver bereits vergebaut
CNC Drehmaschine wird mit der Software Mach3 oder Mach4 betrieben.

Ausstattung OPTIturn TU 2506 V CNC

• 2 Schrittmotoren    1,9 Nm  und 4,5 Nm
• Referenzschalter  X und Z
• Kugelumlaufspindeln  X u. Z-Achse
• Spindelabdeckung   Z-Achse
• Frequenzumrichter  1,1 Kw  zur stufenlosen Steuerung über Software
• Ruhiger Lauf, da geringe Eigenresonanz
• Gekapselter Motor geschützt gegen Wasser und Späne

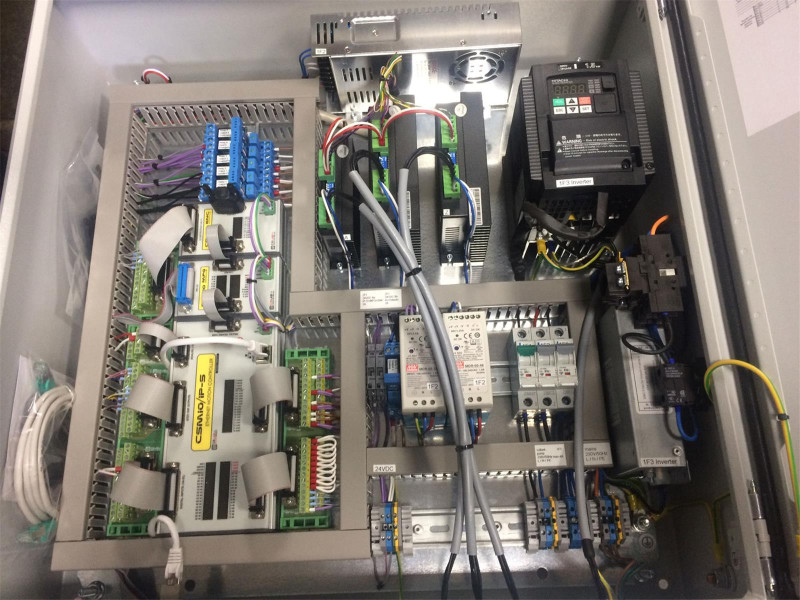

• mit  fertig aufgebauter Steuerung Netzwerksteuerung 78-2
• elektronischem Handrad  (stufenlose Drehzahl u. Vorschubsteuerung)
• Netzwerksteuerung  IP -S u. MPG - Modul
• Spindelmotor rechs / links  M3 M4
  passender Encoder für Spindelregelung und Gewindeschneiden

Inhalt:

• Zwei Schrittmotoren parallel (1,9 Nm / 4,5 Nm) fertig verkabelt
• Zwei Antriebsriemen
• Referenzschalter X und Z - Achse
• Geschirmtes Kabel
• Motor 1,1Kw

Daten Drehmaschine:


Motor	1,1 kW ~ 50 Hz
Spitzenhöhe	125 mm
Spitzenweite	550 mm
Umlaufdurchmesser über Maschinenbett	250 mm
Bettweite	135 mm
Spindeldrehzahl	20 - 2000 1/min
Spindelkonus	MK4
Spindelbohrung	26 mm
Oberschlitten - Verfahrweg	70 mm
Planschlitten - Verfahrweg	110 mm
Reitstockkonus	MK 2
Reitstock-Pinolenhub	65 mm
Vierfachstahlhalter Aufnahmehöhe	max. 13mm
Länge x Breite x Höhe	1251 x 677 x 459
Nettogewicht	137 kg

• Gehärtete und geschliffene Bettführungsbahnen
• Garantierte Rundlaufgenauigkeit der Spindelnase kleiner als 0,009 mm
• Not-Aus-Schalter
• Rundlaufgenauigkeit am Drehfutter kleiner als 0,04 mm
• Mit Längsschlitten, Planschlitten und Oberschlitten
• Hochwertiger Drehfutterschutz
• Drucklager
• Hochpräzise Verarbeitung
• Leitspindel in zwei Sinterlagern gelagert
• Rechtslauf und Linkslauf über Software regelbar
• Leistungsstarker, wartungsfreier Motor
• Spanschutz am Oberschlitten
• Stark verrippt aus Grauguß, induktiv gehärtet und präzisionsgeschliffen
• Rollgewalzte Trapezspindeln
• Abnahmeprotokoll
