Produktbeschreibung

Optimum Optimill MH 22V Optimum Optimill MH 22VD
Bild: Optimum CNC Fräsmaschine MH 22V und MH 22VD mit DRO5 gegenübergestellt

Konfiguration der CNC gesteuerten OPTImill MH 22V mit Kugelumlaufspindeln und erweitertem Y-Verfahrweg auf 200mm

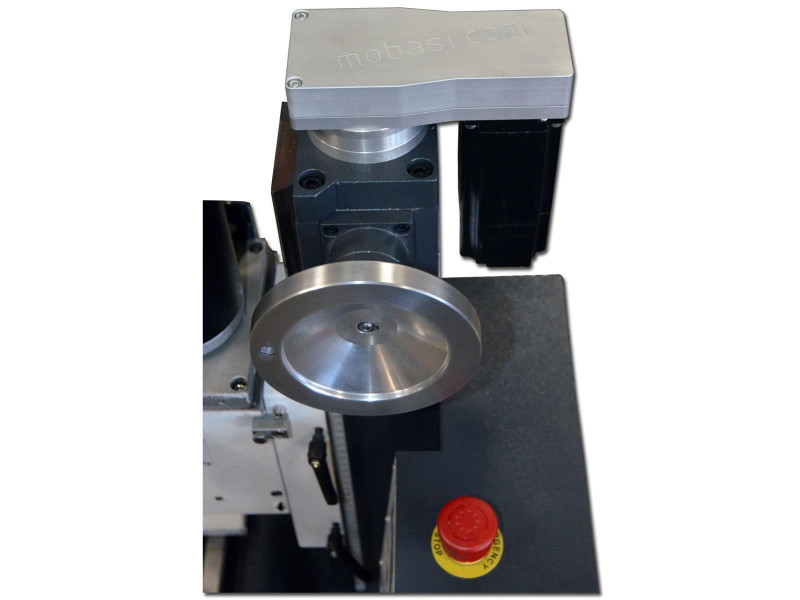

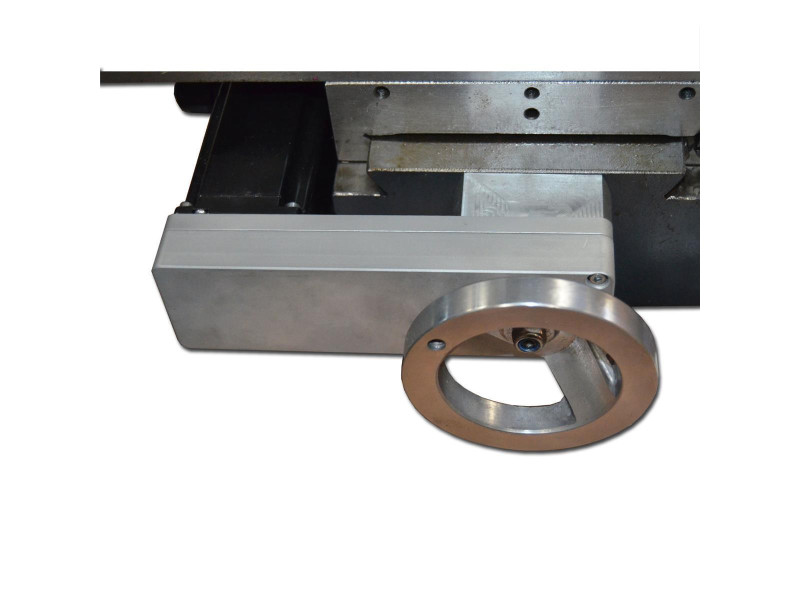

CNC Anbausätze werden mit Handräder ausgeliefert, um auch weiterhin den manuellen Betrieb zu ermöglichen
- ausgeliefert wird die Maschine ohne montiertes Handrad an der Y - Achse, dieses kann bei Verwendung der Maschine im Handbetrieb mit deraufgesteckten Hülse ausgetauscht werden. Die Maschine sollte jedoch im CNC-Betrieb immer nur mit der ausgelieferten Hülse betrieben werden, da eine hohe Verletzungsgefahr besteht.
2,5 Nm; 4,2 A Schrittmotoren
5 Nm an den Spindeln
eingebaute Kugelumlaufspindel X Y Z - Achse
X / Y - Achse 16 x 4 mm
Z - Achse 25 x 5 mm ( für eine hohe Steifigkeit der Z - Achse)
alle Spindellagerstellen werden für eine höhere Präzission überarbeitet
zusätzlich werden Doppellager an den Festlagerstellen eingebracht
Spindelmuttern sind mit dem Maschinenbett fest verschraubt und nicht nur geklemmt
Y-Verfahrweg von 175mm auf 200mm erweitert

Technische Daten der Optimum MH 22V Vario:

Abmessungen und Gewichte
Länge (Produkt) ca. 945mm	Höhe (Produkt) ca. 950mm
Breite/Tiefe (Produkt) ca. 650mm	Gewicht (Netto) ca. 116kg
Bohr-Fräsleistung
Messerkopfgröße max. 52mm	Dauerbohrleistung Stahl (S235JR) 16mm
Bohrleistung Stahl (S235JR) 20mm	Schaftfräsergröße max. 12mm
Elektrische Daten
Leistung Antriebsmotor 0,95kW	Netzfrequenz 50Hz
Anschlussspannung 230V
Frästisch horizontal
Horizontalfrästisch Länge 700mm	Horizontalfrästisch T-Nuten Größe 12mm
Horizontalfrästisch Breite 180mm	Horizontalfrästisch T-Nuten Anzahl 3
Abstand Vertikalspindel - Horizontalfrästisch min. 370mm	Horizontalfrästisch T-Nuten Abstand 63mm
Abstand Vertikalspindel - Horizontalfrästisch max. 370mm	Horizontalfrästisch Traglast max. 40kg
Normen und Zulassungen
Norm DIN EN 55011 EMV-Klasse C2
Verfahrweg
Verfahrweg X-Achse 480mm	Verfahrweg Z-Achse 270mm
Verfahrweg Y-Achse 200mm
Vertikalspindel
Vertikalspindel Ausladung 170mm	Vertikalspindel Pinolendurchmesser 60mm
Vertikalspindel Spindelaufnahme BT 20	Vertikalspindel Anzahl der Drehzahlbereiche 2
Vertikalspindel Drehzahlbereich 90 – 3000min¯¹	Vertikalspindel Steuerung der Drehzahlregelung elektronisch
Vertikalspindel Drehbereich Fräskopf Z - X Ebene 90°	Vertikalspindel Pinolenhub 45mm

Optimum MH 22VD
Bild: Optimum CNC Fräsmaschine MH 22V und MH 22VD mit DRO5 gegenübergestellt

Beschreibung der Bohr-Fräsmaschine Optimum MH 22V

Präzise verarbeitet
Übersichtliches Bedienpanel mit bedienerfreundliche Folientastatur
Sicherheitselektrik in 24 Volt-Ausführung
Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
Not-Halt-Schlagschalter
Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung

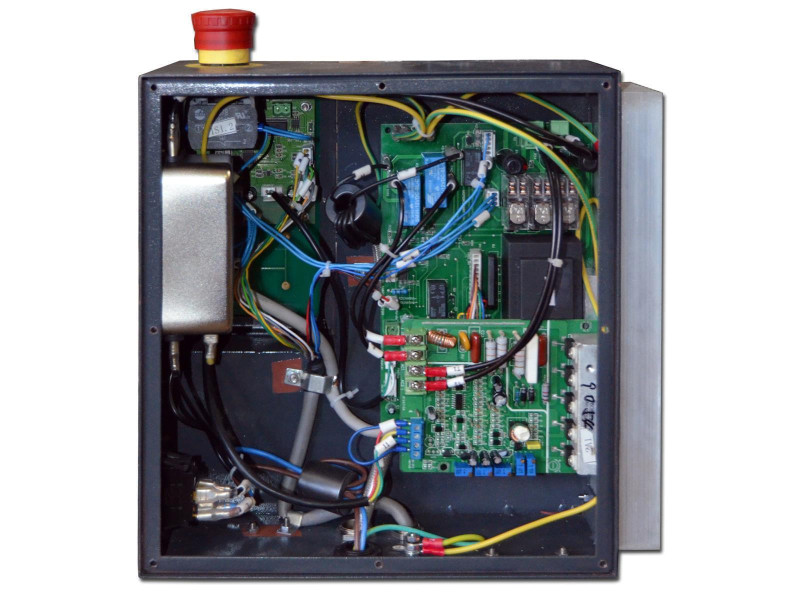

Steuerelektronik mit integrierte Relais-Steuerung
Bohr-Fräskopf um ±60° neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
Rechts-/Linkslauf
Maschinenlampe
Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
Massiver präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
Nachstellbare Keilleisten
Einstellbare Endanschläge
Bohrung für leichtes Ölen der Trapezspindel
Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
Feinvorschub
X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
Faltenbalg als Führungsschutz
Mechanisches Schnellwechsel-Spannsystem
