OPTImill MB 4 P CNC Schrittmotor Set

Die Optimum OPTImill MB4 P CNC Fräsmaschine besitzt einen großen Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten

Die OPTImill MB 4 Fräsmaschine ist ein hochwertiges Produkt, das für die Bearbeitung von Eisenmetallen und Nichteisenmetallen konstruiert wurde. Diese Maschine verfügt über einen starken Motor, der es ihr ermöglicht, auch härteste Metallmaterialien zu bearbeiten. Weiterhin ist die OPTImill MB 4 Fräsmaschine nach einer gewissen Einarbeitungszeit sehr einfach zu bedienen und bietet eine hervorragende Leistung. Wenn Sie also nach einer hochwertigen Fräsmaschine suchen, die sowohl für Eisenmetalle als auch für Nichteisenmetalle geeignet ist, sollten Sie die OPTImill MB 4 Fräsmaschine in Betracht ziehen.

CNC Fräsmaschine OPTImill MB4 P mit Netzwerksteuerung ( Maschine arbeitet nur mit Mach3 / 4 zusammen)

• Kugelumlaufspindeln X / Y / Z 25 x 5mm
• Spindellager X und Y Achse  werden getauscht und durch Doppellager ersetzt und modfiziert
• Z- Achse wird eine zusätzliche Lagereinheit eingebaut
• Y-Motor sitzt hinter der Maschine - individuell für Ihre Ansprüche auch vor der Maschine anbringbar
• Zentralschmierung mit Druckverteiler (KG- Muttern werden auch mit geschmiert)
• Schmiernuten in die Führungen eingefräst ( Bild )
• elektronisches Handrad mit 2 Poti zur stufenlosen Drehzahl und Vorschubregelung
• Schrittmotoren X und Y Achse 4,5 Nm
• Schrittmotor Z Achse  12 Nm
•  mit Drehzahlsteuerung über Software (Mach3)
• Steuerung Micro Step 76-4 8A 80V (gegen Aufpreis auch mit Servosteuerung)
• 4te Achse in Steuerung bereits eingebaut
• Referenzschalter X Y Z Achsen
• Gasdruckfedern für Z Achse (Aufpreis)
• Spindel kann rechs / links drehen zum CnC Gewinde schneiden.
• Anschluß für Werkzeuglängentaster eingebaut
• schneller Werkzeugwechsel mit automaschen Spannsystem
• Drehzahl wird in der Mach3 angezeigt

Hier können sie ein individuelles Angebot >>anfordern<<.

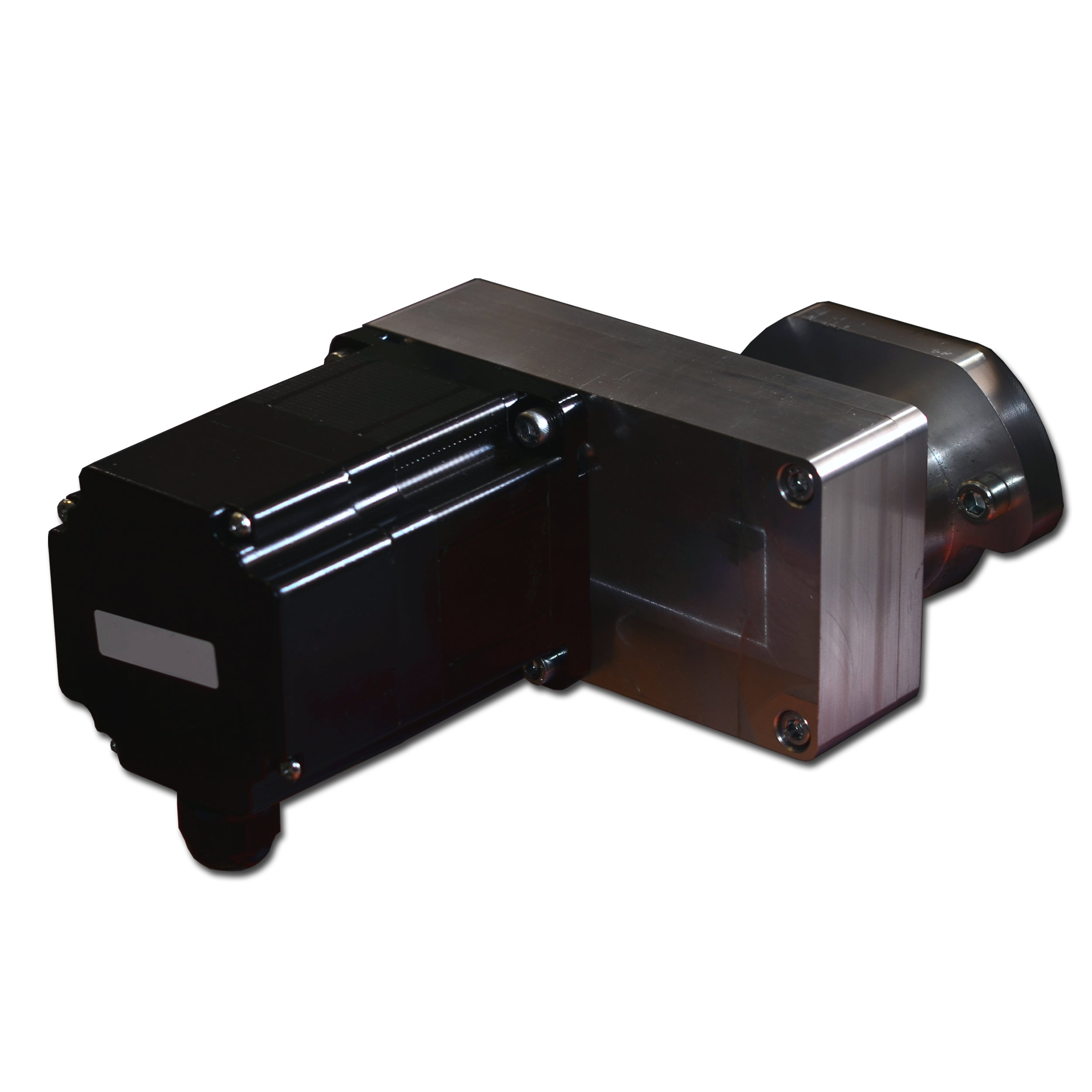

Bild: Schmiernuten für OPTImill MB 4P / Schrittmotor für X-, Y- und Z-Achse für OPTImill MB 4P


Bild: Zentralschmierung für OPTImill MB 4 P, erweiterbar mit 4ter Achse an der OPTImill MB 4P Fräsmaschine

Zusätzlich eingefräste Schmiernuten, für optimale Schmierung der einzelnen Achsen. Drücke werden gleichmäßig auf alle Kanäle verteilt, um eine konstante unfd überall ankommende Schmierung zu gewährleisten.

Technische Daten der Optimum OPTImill MB4 P CNC Fräsmaschine


Abmessungen und Gewichte
Länge	1600 mm
Breite/Tiefe	930 mm
Höhe	2110 mm
Gewicht	495 kg
Bohr-Fräsleistung
Messerkopfgröße max.	63 mm
Schaftfräsergröße max.	28 mm
Bohrleistung Stahl (S235JR)	32 mm
Dauerbohrleistung Stahl (S235JR)	28 mm
Elektrischer Anschluss
Gesamt Anschlusswert	1,1/1,5 kW
Anschlussspannung	400 V
Phase(n)	3 Ph
Stromart	AC
Netzfrequenz	50 Hz
Frästisch horizontal
Länge	800 mm
Breite	240 mm
Abstand Vertikalspindel - Frästisch max.	420 mm
T-Nuten Größe	14 mm
T-Nuten Anzahl	3
T-Nuten Abstand	80 mm
Normen und Zulassungen
Norm	DIN EN 55011
EMV-Klasse	C2
Verfahrweg
X-Achse manuell	560 mm
Y-Achse manuell	195 mm
Z-Achse manuell	350 mm
X-Achse automatisch	480 mm
Vertikalspindel
Ausladung	258 mm
Spindelaufnahme	MK 4
Drehzahlbereich	95 – 3200 min¯¹
Anzahl der Drehzahlbereiche	2 x 6
Anzugsstange	M 16
Drehbereich Fräskopf Z - X Ebene	± 45 °
Pinolendurchmesser	75 mm
Pinolenhub	120 mm

VPE

1


Details zur Aussattung


• Schwere, massive Gussausführung
• Hohe Laufruhe durch geschliffene im Ölbad laufende Getriebezahnräder
• Rechts-/Linkslauf
• Automatischer Pinolenvorschub mit manuellen Feinvorschub
• Motorische Positionierung der Z-Achse
• Getriebekopf ± 60° schwenkbar
• Nachstellbare Keilleisten
• Bohrtiefenanschlag
• Bohren / Gewindeschneidfunktion
• Zweistufiger Qualitäts-Industrie-Elektromotor
• Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare
  Geschwindigkeiten
• DRO 5

Ausstattungsdetails
Schutzscheibe

• Höhenverstellbar
• Groß dimensioniert
• Mikroschalter

X-Achse

• Serienmäßig mit motorischem Tischvorschub
• Stufenlose Geschwindigkeitsregelung
• Eilgang
• Rechts/Linkslauf

Kreuztisch

• Massiv und groß dimensioniert
• Präzise oberflächenbearbeitet
• Mit T-Nuten
• Nachstellbare Keilleisten
• Einstellbare Endanschläge

Pinolenvorschub

• Automatisch

Pinolenfeinvorschub

• Handrad
• Leicht zu bedienen

Kühlmitteleinrichtung
Säule

• Massive Schwalbenschwanz­führung
• Handgeschabt
• Höchste Stabilität
• Größtmögliche Präzision

Maschinenunterbau

• Massiver Gussständer
• Spänerinne

OPTI Bedienpanel - Digitale 3-Achsen-Positions-Anzeige Schaltpult zur Steuerung von:

• Z-Achsen Höhenverstellung
• Betriebsart Fräsen/ Gewindeschneiden
• Drehrichtung Spindel
• Maschinenlampe
• Kühlmittelpumpe
• Not-Halt Schlagschalter
• Stufenschalter Antriebsmotor

passendes Zubehör für die Optimum Optimum OPTImill MB 4 P

Starterzubehörpaket



Bohrfutter für die OPTImill MB 4P


Spannzangensatz und Zubehör



Werkzeughilfen



Maschinenunterbau



Fräsersätze



Aufnahmen



Rundteiletische



Druckluft-Werkzeugspannsystem



Kühlmitteleinrichtung



Weldon-Halter



Adapter



Die OPTImill MB4 ist eine hervorragende Wahl für alle, die eine zuverlässige und leistungsstarke Fräsmaschine suchen. Sie bietet eine gute Ersatzteilversorgung und umfangreiches Zubehör, sodass Sie Ihre Maschine perfekt auf Ihre Bedürfnisse abstimmen können.
