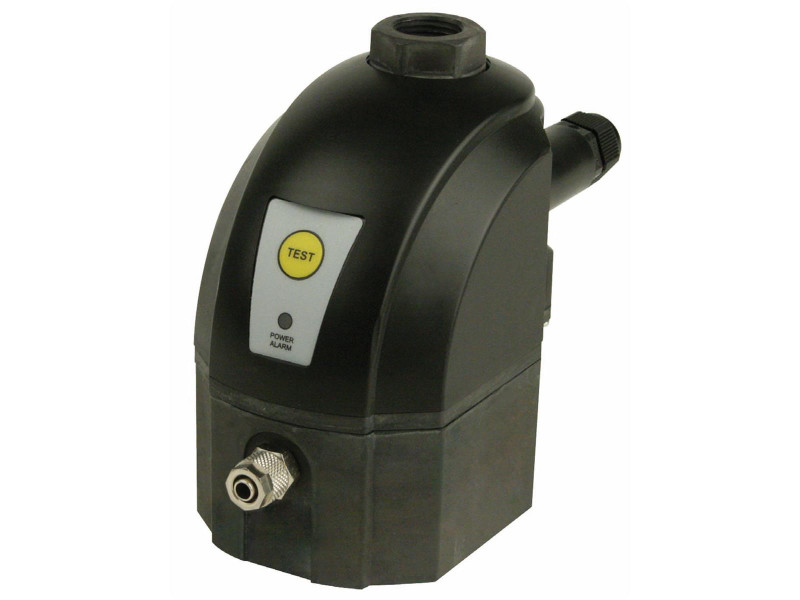

Elektronischer Kondensatableiter ACD 90

Elektronischer Kondensatableiter ACD 90 von Aircraft


Beschreibung

Mit patentierter Ventiltechnik
- Zur vollautomatischen Entfernung von Kondensat oder anderen nichtaggressiven Flüssigkeiten aus dem Druckluftsystem
- Ein kapazitiver Sensor erfasst den Pegelstand des Kondensats. Dies ist sehr genau und benötigt keine mechanischen Schwimmer und Kontakte.
- Zur Installation als externen Ableiter an Kolben-/Schraubenkompressoren, Nachkühler, Zyklonabscheider, Druckluftbehälter, Drucklufttrockner und -filter
- Ausgestattet mit Betriebsalarm, LED-Indikator, Prüftaste und integriertem Sieb
- Auf Anfrage auch Version mit Service-Netzwerk für die Einstellung der Diagnose-Parameter und einem Alarmausgang erhältlich

Funktionsbeschreibung
- Das Kondensat wird im Sammelreservoir gesammelt.
- Wenn der Pegel hoch genug ist, wird das Kondensat ohne Luftverlust aus dem System ausgelassen
- Flüssigkeitsstand wird durch einen präzisen kapazitiven Flüssigkeitsstandsensor erkannt
- Das spezielle selbstreinigende, direktwirkende Ventil sichert einen zuverlässigen Betrieb

Die Vorteile auf einen Blick
- integrierter Feinfilter
- kompaktes Design
- zwei Anschlussmöglichkeiten
- robustes, eloxiertes Aluminiumgehäuse
- kontaktlose Messungen
- Patentierte Ventiltechnik - direktwirkendes, selbstreinigendes Ventil
- Betriebsüberwachung
- Warn LED-Leuchte für Ableiter im Betrieb und Alarm
- Inklusive 2 Meter Anschlusskabel mit üblichen Stecker



Technische Daten

Abscheideleistung bei 7 bar: 90 l/h
Kompressorleistung: 48,5 m³/min
Trocknerleistung: 97,0 m³/min
Filterleistung: 485,0 m³/min
Betriebsdruck: 0 - 16 bar
Betriebstemperatur: +1,5 – + 65 °C
Kondensatzulauf: R½ "
Kondensatablauf: R1/8
Länge ca.: 120 mm
Breite/Tiefe ca.: 82 mm
Höhe ca.: 135 mm
Gewicht ca.: 1,05 kg
Anschlussspannung: 230 V
Phase(n): 1 Ph
Stromart: AC


Lieferumfang

wie beschrieben
