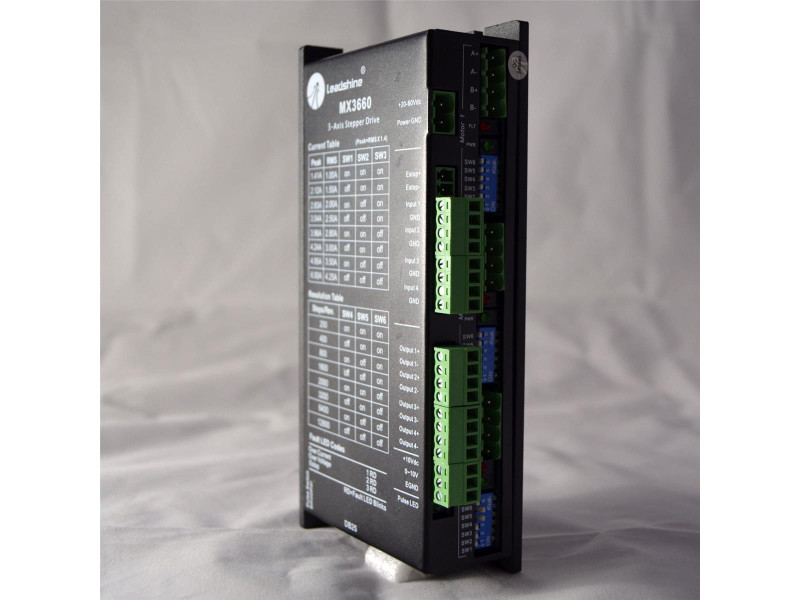

Schrittmotoren Controller MX3660

Anwendung des Leadshine MX3660 3-Achsen Schrittmotor Controllers mit Option auf eine 4. Achse

Die MX3660 von Leadshine wird anwenderfreundlich in das eigene Schrittmotorsystem implementiert, wie z.B. für OEM-Anwendungen wie CNC Fräsmaschinen, CNC Gravierer, Schneidegeräte, Laserschneider, Markierer, Schweißgerät, Wasserstrahlschneiden, Drehmaschinen, Abfüllmaschinen, X-Y-Tische, medizinische Geräte, wissenschaftliche Instrumente usw. Die MX3660 fügt sich nahtlos in viele CNC-Systeme wie Mach3 / Mach4, EMC, WinCNC usw. ein.


Spezifikationen 3-Achsen Schrittmotorentreiber mit integriertem Breakout Board & I/O's MX3360

• gleichzeitiger Betrieb von 3 Schrittmotoren (mögliche Typen NEMA 17, 23, 24 oder 34)
• für 2 als auch 4-Phasen und 0,9° Motoren
• mit Option auf eine 4. Achse
• Schrittmotorsteuerung basierend auf aktueller DSP-Technologie
• integriertes Breakout-Board und I/O's
• Eingangsspannung 20-60V DC
• Ausgangsstrom pro Achse 1,45 - 6,0 A (Peak)
• 8 Mikroschritteinstellungen für jede Achse (Voll, Halb, 1/4, 1/8, 1/10, 1/16, 1/32, 1/64)
• Einfache individuelle Einstellung von Mikroschritt- und Strom mittels DIP-Schalter für jede einzelne Achse
• Reale 1/64 Mikroschritte für extra ruhigen Motorlauf
• extra niedrige Motorerhitzung und Geräusch
• 4 digitale Eingänge zum ansteuern von Relais oder weiteren Achsen
• Dämpfungs- und Antiresonanzfunktion
• Eingangspuls-Glättung für geringeres Taktzittern, höheres Drehmoment und schnelleres Ansprechen
• Automatische Stromreduzierung im Leerlauf auf 50%
• Kompakte Größe und einfaches Setup
• incl. Fehler-Ausgang
• Servicefreundlich: Falls doch Eines der drei Module ausfallen sollte, kann dieses mit einem Leadshine SDM660 Schrittmotorenantriebsmodul, bei minimalen Kosten, erstetzt werden

Elektrische Spezifikation des Leadshine MX3660 3 Achsen Comtrollers


Parameter	Min	Typisch	Max	Einheit
Ausgangsstrom	1,45	-	6,00 (Peak)	A
Eingangsspannung	20	48	60	VDC
Logische Signalpegel	7	10	16	mA
Eingangsfrequenz	0	-	200	kHz
Mikroschritte / 360°	200		12800	steps / rev
Isolationswiderstand	100			MΩ

Elektrische Spezifikation Breakout-Board


Parameters	Values
Eingangsspannung	20 - 60 V DC (24 - 54 V DC empfohlen)
ESTOP, Input 1,2,3,4	Optische Isolation, 12 V, 10 mA max.
Output 1,2,3,4	Optische Isolation, 24 V, 70 mA max.
Analoge Eingangsspannung	5 - 15 V DC
0 - 10 V analoge Ausgangsspannung	0 to (Analog Supply Voltage - 1.1 V DC); 20 mA max.
