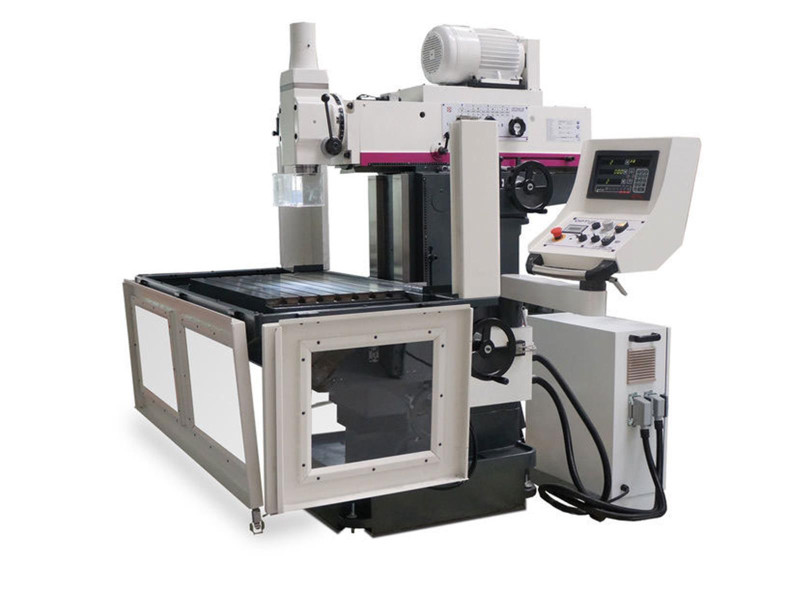

Optimum OPTImill MZ 2S

Optimum OPTImill MZ 2S
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Optimum OPTImill MZ 2S
Optimum OPTImill MZ 2S
Optimum OPTImill MZ 2S
Unser bisheriger Preis 51.408,00 EUR Jetzt nur 44.028,81 EURSie sparen 14% / 7.379,19 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
In den WarenkorbDirekt zuPayPal

Finanzierung verfügbar ab 99,00 EUR bis 5.000,00 EUR Warenkorbwert mit
Lieferzeit: 3-5 Werktage (Mo-Fr)
Art.Nr.: 3346235
GTIN/EAN: 4030635041471
Sonderangebot gültig bis: 28.02.2025


Produktbeschreibung

OPTImill MZ 2

Fräsmaschinen mit 3-Achsen-Positionsanzeige

Beschreibung

  • Werkzeugfräsmaschinen mit digitaler 3-Achsen-Positionsanzeige DP700 von NEWALL
  • Vielseitiger Anwendungsbereich
  • Alle Führungen gehärtet und präzisionsgeschliffen und durch Keilleisten
    nachstellbar
  • Schwalbenschwanzführung in der X-und Y-Achse
  • Flachführung der Z-Achse
  • Automatischer Vorschub in X-, Y- und Z-Achse

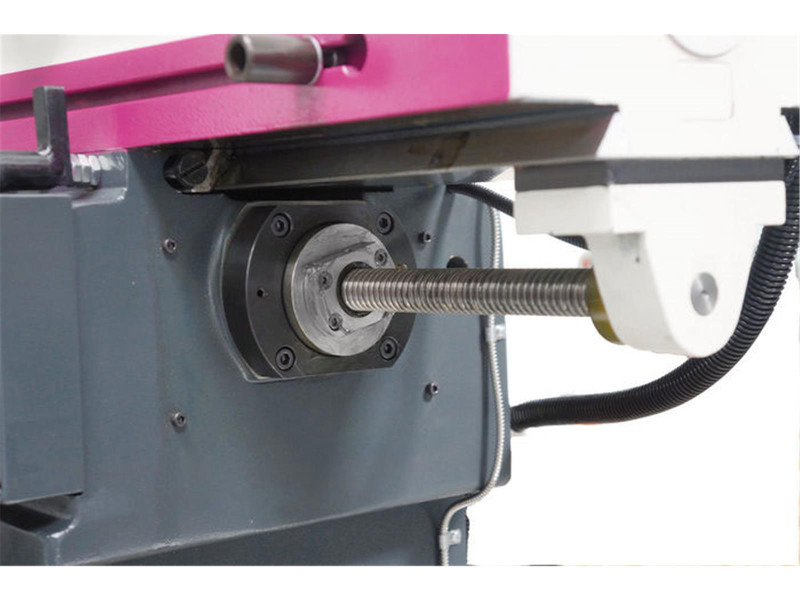

  • Alle Achsen mit Kugelumlaufspindeln
  • Vorschub über Inventer stufenlos einstellbar
  • Einfache Bedienung der Schaltelemente
  • Robuster Maschinenaufbau
  • Zentralschmierung
  • Groß dimensionierte Handräder mit Skala
  • Maschinenlampe
  • Kühlmitteleinrichtung
  • Drehzahlanzeige



Ausstattungsdetails:

  • Digitale Positionsanzeige DP 700

Kreuztischumhausung

  • Aufklappbar



Alle Achsen

  • mit Kugelumlaufspindel



OPTI Bedienpanel

  • Integriertes Schaltpult
  • Integrierte digitale Positionsanzeige DP 700
  • Integrierte Drehzahlanzeige

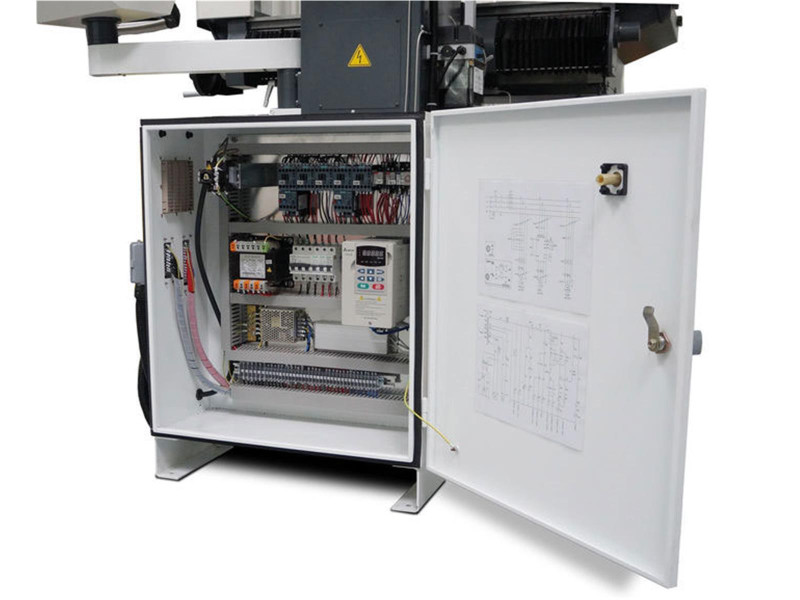

Schaltschrank

  • Extern
  • Groß dimensioniert
  • 24 V Elektrik



Kreuztisch

  • Massiv
  • Exakt
  • Groß dimensioniert
  • Präzise oberflächenbearbeitet

Technische Daten

Abmessungen und Gewichte
Länge (Produkt) ca.: 1239mm
Breite/Tiefe (Produkt) ca.: 1168mm
Höhe (Produkt) ca.: 1900mm
Gewicht (Netto) ca.: 1400kg
Bohr-Fräsleistung
Fräskopf Schwenkbereich: ± 90°
Messerkopfgröße max.: 100mm
Schaftfräsergröße max.: 25mm
Bohrleistung Stahl (S235JR): 30mm
Dauerbohrleistung Stahl (S235JR): 26mm
Elektrische Daten
Gesamt Anschlusswert: 4kW
Leistung Antriebsmotor: 2,2kW
Anschlussspannung: 400V
Netzfrequenz: 50Hz
Frästisch horizontal
Horizontalfrästisch Länge: 750mm
Horizontalfrästisch Breite: 320mm
Abstand Vertikalspindel - Horizontalfrästisch min.: 75mm
Abstand Vertikalspindel - Horizontalfrästisch max.: 410mm
Horizontalfrästisch T-Nuten Größe: 14mm
Horizontalfrästisch T-Nuten Anzahl: 5
Horizontalfrästisch T-Nuten Abstand: 63mm
Abstand Horizontalspindel - Horizontalfrästisch min.: 70mm
Abstand Horizontalspindel - Horizontalfrästisch max.: 400mm
Horizontalfrästisch Traglast max.: 285kg
Frästisch vertikal
Vertikalfrästisch Länge: 830mm
Vertikalfrästisch Breite: 250mm
Vertikalfrästisch T-Nuten Größe: 14mm
Vertikalfrästisch T-Nuten Anzahl: 2
Vertikalfrästisch T-Nuten Abstand: 63mm
Kühlschmiermittelsystem
Kühlmittelpumpe(n) Antriebsleistung: 95W
Verfahrweg
Verfahrweg X-Achse manuell: 400mm
Verfahrweg Y-Achse manuell: 200mm
Verfahrweg Z-Achse manuell: 335mm
Verfahrweg X-Achse automatisch: ca. 310mm
Verfahrweg Y-Achse automatisch: ca. 160mm
Verfahrweg Z-Achse automatisch: 295mm
Vertikalspindel
Vertikalspindel Ausladung: 100mm
Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
Vertikalspindel Drehzahlbereich: 50 – 1890min¯¹
Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 90°
Vertikalspindel Anzahl der Drehzahlbereiche: 12Stufen
Vertikalspindel Anzugsstange: M 16
Vertikalspindel Pinolenhub: 120mm
Vertikalspindel Belastung max.: 1100 Nm
Vorschub Geschwindigkeit
Vorschub Geschwindigkeit X-Achse: 10 – 600mm/min
Vorschub Geschwindigkeit Y-Achse: 10 – 600mm/min
Vorschub Geschwindigkeit Z-Achse: 10 – 600mm/min
Motor(en)
Eilgang X-Achse Leistung Antriebsmotor: 0,375kW
Eilgang Y-Achse Leistung Antriebsmotor: 0,375kW
Eilgang Z-Achse Leistung Antriebsmotor: 0,375kW


Lieferumfang
  • Adapter ISO 40/MK3
  • Aufnahme MK1 und MK 2
  • Frässpindel Horizontalfräsen Ø 27 mm
  • Bedienwerkzeug



Zusatzkosten

Gesamt395,00€
Transportzuschlag Direktfracht1x 295,00€
Transportverpackungspauschale1x 100,00€

Diesen Artikel haben wir am 19.03.2016 in unseren Katalog aufgenommen.
