Produktbeschreibung

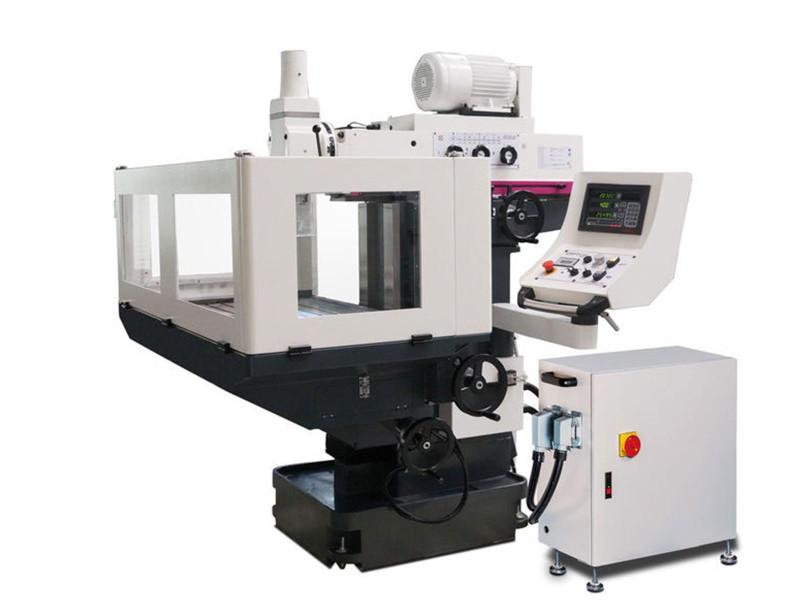

Werkzeugfräsmaschine
Fräsmaschinen mit 3-Achsen-Positionsanzeige
Optimum
Beschreibung
- Werkzeugfräsmaschinen mit digitaler 3-Achsen-Positionsanzeige DP700 von NEWALL
- Vielseitiger Anwendungsbereich
- Alle Führungen gehärtet und präzisionsgeschliffen und durch Keilleisten
nachstellbar - Schwalbenschwanzführung in der X-und Y-Achse
- Flachführung der Z-Achse
- Automatischer Vorschub in X-, Y- und Z-Achse
- Alle Achsen mit Kugelumlaufspindeln
- Vorschub über Inventer stufenlos einstellbar
- Einfache Bedienung der Schaltelemente
- Robuster Maschinenaufbau
- Zentralschmierung
- Groß dimensionierte Handräder mit Skala
- Maschinenlampe
- Kühlmitteleinrichtung
- Drehzahlanzeige
Ausstattungsdetails:
Digitale Positionsanzeige DP 700
Kreuztischumhausung
- Aufklappbar
Alle Achsen
- mit Kugelumlaufspindel
OPTI Bedienpanel
- Integriertes Schaltpult
- Integrierte digitale Positionsanzeige DP 700
- Integrierte Drehzahlanzeige

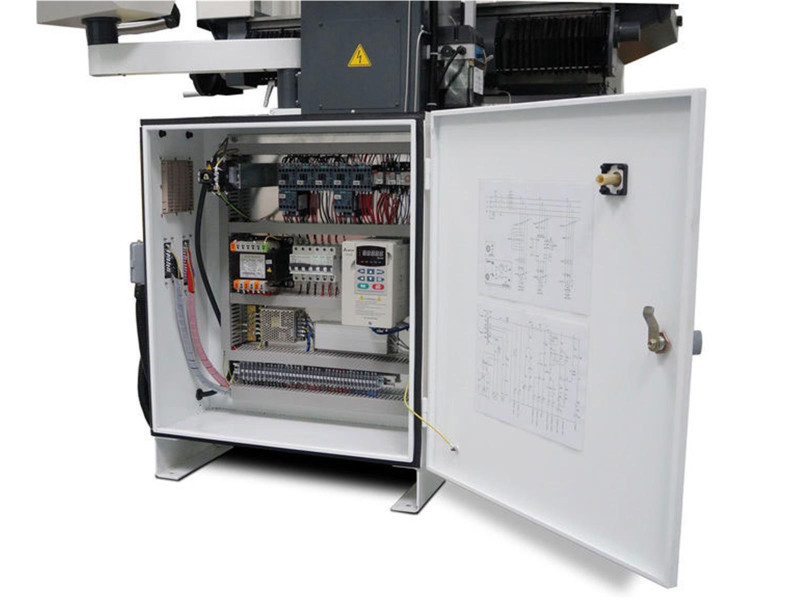

Schaltschrank
- Extern
- Groß dimensioniert
- 24 V Elektrik
Kreuztisch
- Massiv
- Exakt
- Groß dimensioniert
- Präzise oberflächenbearbeitet
Lieferumfang
- Adapter ISO 40/MK3
- Aufnahme MK1 und MK 2
- Frässpindel Horizontalfräsen Ø 27 mm
- Bedienwerkzeug
Technische Daten
Abmessungen und Gewichte
Länge (Produkt) ca.: 1610mm
Breite/Tiefe (Produkt) ca.: 1825mm
Höhe (Produkt) ca.: 1885mm
Gewicht (Netto) ca.: 1890kg
Bohr-Fräsleistung
Messerkopfgröße max.: 100mm
Schaftfräsergröße max.: 25mm
Bohrleistung Stahl (S235JR): 32mm
Dauerbohrleistung Stahl (S235JR): 28mm
Elektrische Daten
Gesamt Anschlusswert: 5,4kW
Leistung Antriebsmotor: 3,75kW
Anschlussspannung: 400V
Netzfrequenz: 50Hz
Frästisch horizontal
Horizontalfrästisch Länge: 900mm
Horizontalfrästisch Breite: 500mm
Abstand Vertikalspindel - Horizontalfrästisch min.: 75mm
Abstand Vertikalspindel - Horizontalfrästisch max.: 400mm
Horizontalfrästisch T-Nuten Größe: 14mm
Horizontalfrästisch T-Nuten Anzahl: 7
Horizontalfrästisch T-Nuten Abstand: 63mm
Abstand Horizontalspindel - Horizontalfrästisch min.: 130mm
Abstand Horizontalspindel - Horizontalfrästisch max.: 390mm
Horizontalfrästisch Traglast max.: 360kg
Frästisch vertikal
Vertikalfrästisch Länge: 1200mm
Vertikalfrästisch Breite: 250mm
Vertikalfrästisch T-Nuten Größe: 14mm
Vertikalfrästisch T-Nuten Anzahl: 3
Vertikalfrästisch T-Nuten Abstand: 63mm
Kühlschmiermittelsystem
Kühlmittelpumpe(n) Antriebsleistung: 95W
Verfahrweg
Verfahrweg X-Achse manuell: 600mm
Verfahrweg Y-Achse manuell: 480mm
Verfahrweg Z-Achse manuell: 390mm
Verfahrweg X-Achse automatisch: ca. 510mm
Verfahrweg Y-Achse automatisch: ca. 440mm
Verfahrweg Z-Achse automatisch: 345mm
Vertikalspindel
Vertikalspindel Ausladung: 185mm
Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
Vertikalspindel Drehzahlbereich: 30 – 2550min¯¹
Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 90°
Vertikalspindel Anzahl der Drehzahlbereiche: 18Stufen
Vertikalspindel Anzugsstange: M 16
Vertikalspindel Pinolenhub: 120mm
Vorschub Geschwindigkeit
Vorschub Geschwindigkeit X-Achse: 10 – 600mm/min
Vorschub Geschwindigkeit Y-Achse: 10 – 600mm/min
Vorschub Geschwindigkeit Z-Achse: 10 – 600mm/min
Motor(en)
Eilgang X-Achse Leistung Antriebsmotor: 0,75kW
Eilgang Y-Achse Leistung Antriebsmotor: 0,75kW
Eilgang Z-Achse Leistung Antriebsmotor: 0,75kW
Zusatzkosten
| Gesamt | 495,00€ |
| Transportzuschlag Direktfracht | 1x 295,00€ |
| Transportverpackungspauschale | 1x 200,00€ |
Diesen Artikel haben wir am 19.03.2016 in unseren Katalog aufgenommen.
