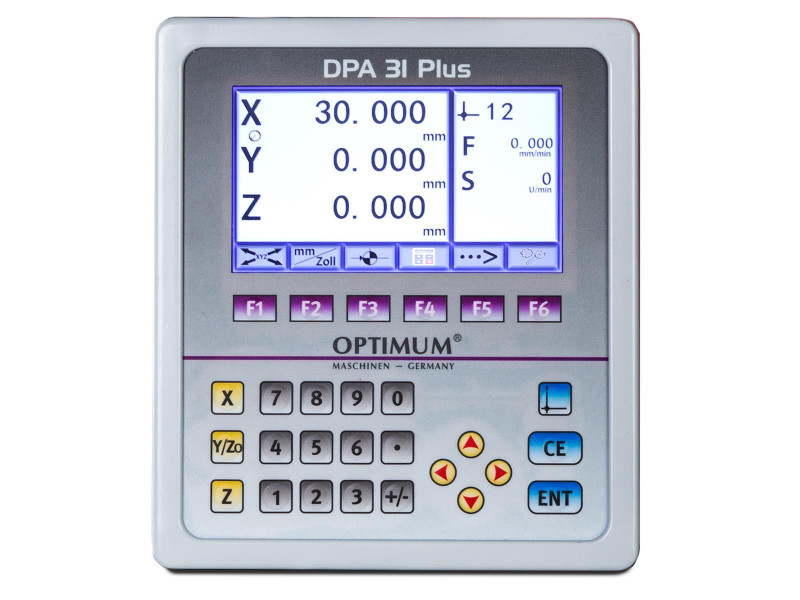

DPA 31 Plus Digitalanzeige für 3 Achsen

Dieses Modell hat viele Vorzüge, unter anderem die Möglichkeit, zwischen Fräs- und Drehmaschine umzuschalten. Auch kann man das Eingangssignal wählen (Sinus/Rechteck), was bedeutet, dass Glasmaßstäbe und/oder Magnetbandsysteme verwendet werden können. Die höhere Arbeitsgenauigkeit ist ein weiterer Vorteil, der dazu beitragen kann, die Fertigungszeiten zu reduzieren und die Fehlerquote zu verringern. Die X-, Y-/Z0- und Z-Achse verfügen jeweils über eine 8-stellige Anzeige. Außerdem ist ein Sensor zur Erfassung der Spindeldrehzahlen mitgeliefert. Die Abmessungen L x B x H: 230 x 80 x 260 mm sowie das Gewicht: 2 kg sind gegeben.

• Details
  • LED-Anzeige
  • Höhere Arbeitsgenauigkeit
  • Deutliche Reduzierung der Fertigungszeiten
  • Fehlerquote wird verringert
  • Mitgelieferter Sensor zur Erfassung der Spindeldrehzahlen
  • Umschaltbar von Dreh- auf Fräsmaschinen
  • Ergonomische Folientastatur, Staub und Spritzwasser geschützt
  speziell zu Drehmaschinen
  • Durchmesser- oder Radiusanzeige
  • Anzeige von Z0 und Z1 Achsen mit Additionsfunktion, getrennt oder zusammen möglich speziell zu Fräsmaschinen
  • Trigonomische Funktion (sin, cos, tan)
  • Teilkreisberechnung mit Einzelkoordinatenangabe
  Anwendung
  • für eine präzise, schnelle und sichere Fertigung
  • schnelles Einrichten durch genaues Positionieren für den Anbau an Drehmaschinen, Fräsmaschinen, Bohrmaschinen etc. zur Messung von Verfahrwegen
  • Keine Parallaxe oder Ablesefehler
  • Absolute Wiederholgenauigkeit
  Mögliche Funktionen
  • Kalkulator
  • Drehzahlanzeige,
  • Achskopplung (Summe Z)
  • Sub D Stecker Buchsen
  • Absolut-/Inkremental Betrieb
  • Umwandlung Zoll/metrisches Gewinde
  • Lochkreisrechner (Kettenmaß)
  • Koordinaten im Kreis (Teilkreis)
  • Bohrungen im Kreis (Teilkreis)
  • Messwerte Radius/Durchmesser umschaltbar
  • Nullrücksetzung Datenvoreinstellung
  • Selbstdiagnose
  • Bezugspunkt
  • Linearfehlerkorrektur
  • 99 Werkzeugspeicher
  passend für
  • OPTIMUM Drehmaschinen
  • OPTIMUM Fräsmaschinen



• Hinweis

  Beim nachträglichen Anbau von Positionsanzeige und Messleisten für Dreh- und Fräsmaschinen müssen Bohrungen und Gewinde kundenseitig an die Maschine angebracht werden

Mit der DPA 31 haben Sie alle wichtigen Funktionen für die Positionierung Ihrer Werkzeuge an einem Ort vereint. Der Kalkulator, die Drehzahlanzeige, die Achskopplung (Summe Z), der Sub-D-Stecker und die Buchsen ermöglichen es Ihnen, genau zu arbeiten und Fehler zu vermeiden. Zudem können Sie im Absolut-/Inkrementalbetrieb umwandeln, den Zoll/metrischen Gewinde umwandeln und den Lochkreisrechner (Kettenmaß) verwenden. Die Bohrungen im Kreis (Teilkreis) sind ebenfalls möglich. Weiterhin können Sie die Messwerte des Radius/Durchmessers umschalten, die Nullrücksetzung/Datenvoreinstellung durchführen und die Selbstdiagnose starten. Mit dem Bezugspunkt und der Linearfehlerkorrektur können Sie Ihre Arbeit genau ausrichten. Insgesamt können 99 Werkzeuge gespeichert werden.
